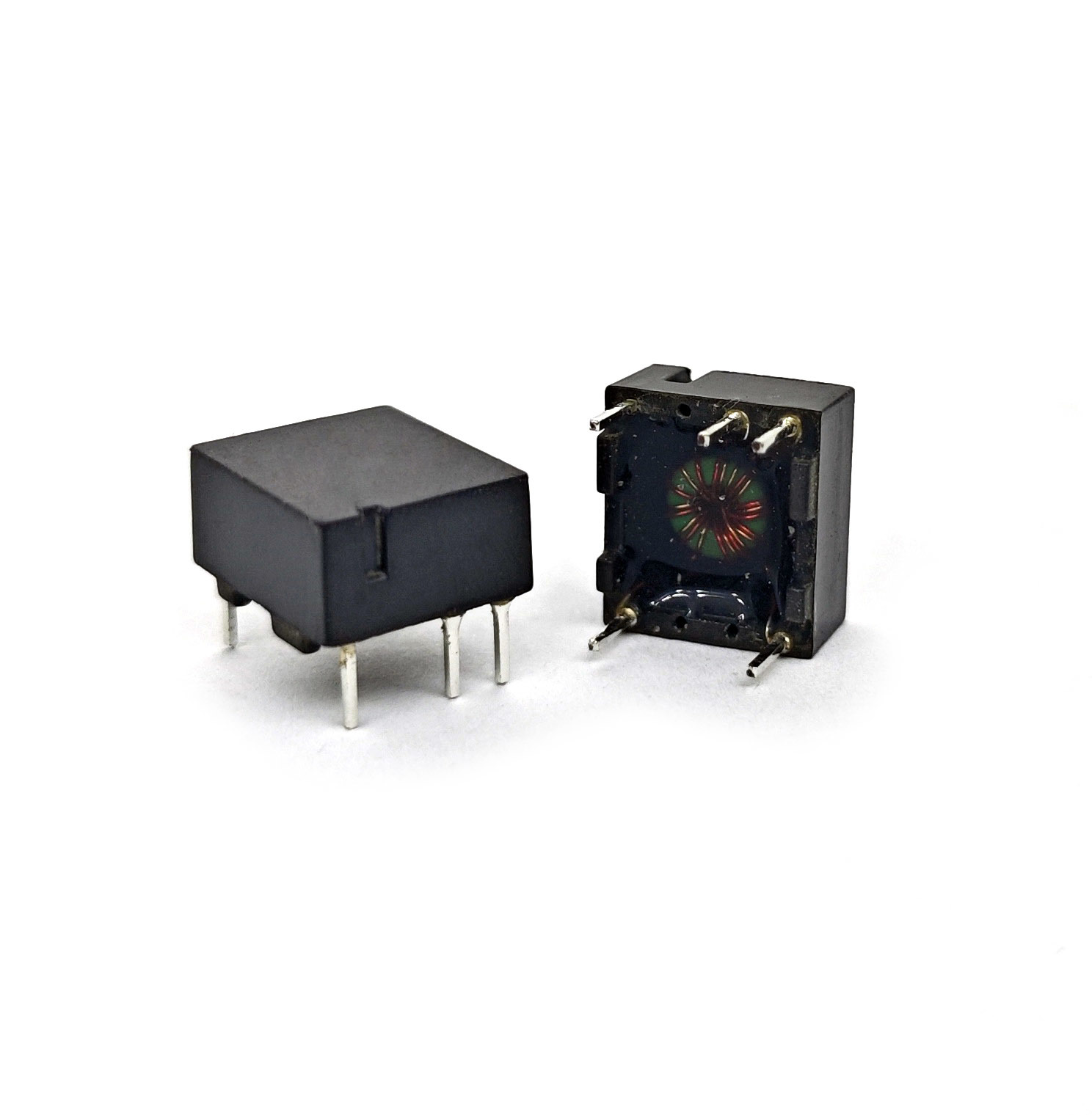

Trasformatore ad alta frequenza per pilotaggio gate GT1011

Progettato per le Prestazioni

Il GT1011 è un trasformatore di pilotaggio ad alta frequenza robusto, progettato per l'isolamento critico e il trasferimento del segnale nei moderni sistemi di conversione di potenza. Il suo preciso rapporto di spire 1:1 tra gli avvolgimenti (3-4):(5-8) garantisce una trasmissione accurata degli impulsi senza scalatura della tensione. Con un'induttanza minima di ‌200µH @ 100kHz‌ (tutti gli avvolgimenti primari/secondari) e un'induttanza di dispersione ultra-bassa (‌Lk ≤1µH max‌), mantiene l'integrità del segnale ad alte frequenze di commutazione.

Costruito per l'Affidabilità

• ‌Isolamento Hi-Pot DC 5.000V‌ tra Pin 3-5 (1mA, 60s)
• Resistenza DC estremamente bassa (‌DCR ≤0.16Ω max‌ per avvolgimento) minimizza la perdita di potenza
• Temperatura di esercizio di grado industriale: ‌-40°C a +75°C‌ (compreso l'auto-innalzamento della temperatura)
• Tolleranza della temperatura di stoccaggio: ‌fino a +85°C‌
• Costruzione robusta per ambienti difficili

Applicazioni Chiave

• ‌Alimentatori switching‌: Isolamento dei driver MOSFET/IGBT in convertitori AC-DC/DC-DC
• ‌Energia Rinnovabile‌: Accoppiamento del segnale di pilotaggio del gate in inverter solari e sistemi di ricarica EV
• ‌Controllo Motore‌: Trasmissione PWM sicura per VFD industriali e servocomandi
• ‌Topologie a Ponte‌: Prevenzione del cortocircuito in convertitori LLC risonanti (a mezzo/ponte intero)

CHI SIAMO:

Shinhom Enterprise è stata fondata a Xi'an, in Cina, con 37 anni di esperienza nella progettazione e produzione di trasformatori e componenti a bobina.
Alta qualità, basso costo e il miglior servizio sono ciò che perseguiamo di più!
Nel frattempo, è stata ottenuta anche la certificazione ISO 9001 dal sistema SGS.
Shinhom è specializzata nella progettazione e produzione di trasformatori ad alte prestazioni, induttori di potenza, bobine di filtro e alimentatori per acquirenti in tutto il mondo.
