Filtri di linea CA di tipo ad alta impedenza, bobine in modalità comune

bobine di modalità comune, tipo ad alta impedenza, bobina filtri

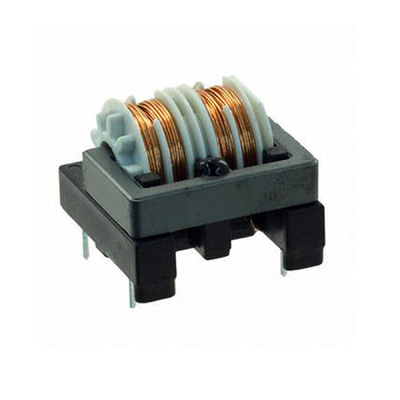

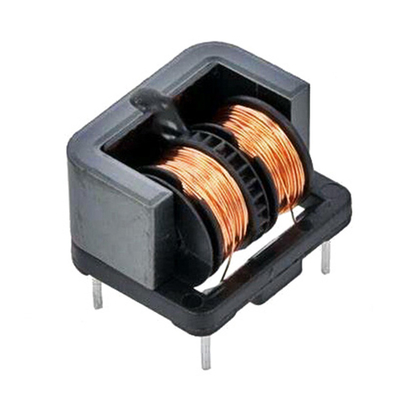

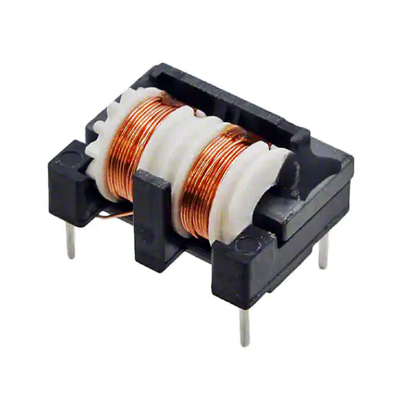

Le bobine UT1711 sono strangolazioni di tipo comune con una vasta gamma di caratteristiche.le bobine di tipo ingranaggio sono progettate con nuclei di ferrite di alta permeabilità e sono utili in vari campi di contromisura del rumore.

La forma ottimizzata del nucleo e la struttura del prodotto sono ideali per applicazioni compatte e esigenti, dove lo spazio è di massima priorità e dove è meglio ridurre il volume.

Le caratteristiche:

·Alta impedenza nell'ampia gamma di frequenze dovuta alla bobina divisa

·Affreddamento a regime comune per piccoli ingranaggi per applicazioni a bassa corrente

·Base e bobina con ritardante di fiamma UL 94V-0

·Tensione nominale: 250 VAC

·Tensione di resistenza: 2400 VAC (2 secondi, tra le linee)

·Resistenza di isolamento: > 100 MΩ a 500 VDC (tra le linee)

·Condizione di misurazione dell'inductanza: 10 kHz

·Classe termica: E (120°C)

·Intervallo di temperatura di funzionamento: -25°C a +120°C (inclusi l'aumento della temperatura)

Applicazioni:

·Apparecchiature audiovisive

·Apparecchiature per l'automazione di ufficio

·Apparecchi digitali

·Alimentatori compatti
