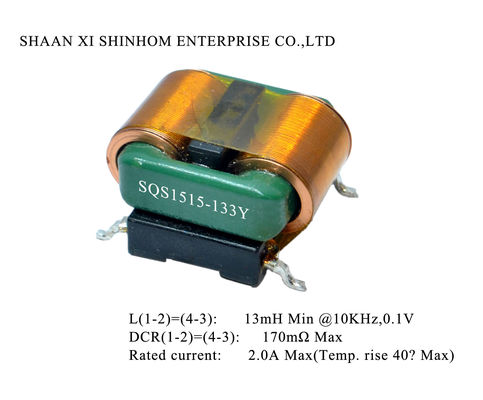

RoHS 250V SMD orizzontale filtra la bobina d'arresto comune del modo

RoHS 250V Horizontal SMD Filters Common Mode Choke
RoHS 250V Horizontal SMD Filters Common Mode Choke

Grande immagine :  RoHS 250V SMD orizzontale filtra la bobina d'arresto comune del modo Miglior prezzo

Dettagli:
Luogo di origine: La CINA
Marca: Shinhom
Certificazione: RoHS
Numero di modello: SQS1515
Termini di pagamento e spedizione:
Quantità di ordine minimo: Negoziato
Prezzo: Negotiation
Imballaggi particolari: Cartone
Tempi di consegna: 4~8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000000/MONTH
Descrizione di prodotto dettagliata
installazione: SMD Modo: Bobina d'arresto comune di modo
Il centro: Quadrato vuoto della ferrite Abitudine:
Processo d'avvolgimento: Orizzontale Temperatura di funzionamento: -25ºC a +105ºC
Evidenziare:

SMD filtra la bobina d'arresto comune del modo

,

bobina d'arresto comune di modo 250V

,

Bobina d'arresto comune orizzontale di modo

Bobina d'arresto ad alta frequenza, induttori del cavo piano, bobina di bobine d'arresto comune a corrente forte di modo, induttore di SMD, filtro da SMD





CARATTERISTICHE:

  • L (1-2) = (4-3): 13mH min @1.0KHz, 0.25V
  • DCR (1-2) = (4-3): 170mΩ massimo
  • Corrente nominale: 2.0A massimo (temporaneo. aumento 40℃ massimo)
  • Tensione nominale: 250V massimo
  • Ciao-vaso: 1500Vac, 3mA, 3S si arrotolano per arrotolarsi
  • Temperatura di funzionamento: -25℃ a +105℃
  • Temperatura di stoccaggio: -25℃ a +85℃
  • La soppressione di EMI è eccellente
  • Sostituzione per: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, induttori comuni toroidali di modo
  • Il profilo a corrente forte e piccolo, alta efficienza con effetto di pelle ad alta frequenza di cavo piano, densità di corrente dell'unità può raggiungere 1.5-2 volte di filo di rame rotondo ed il volume sarà 0.5-1.0 volte più piccolo nella stessa circostanza
  • Il coefficiente di temperatura più insufficiente, soltanto intorno una volta alla bobina di strato, efficienza perfetta del dissipatore di calore, l'aumento della temperatura è molto più basso dell'induttore toroidale
  • La capacità di Interturn è più piccola del centro toroidale, di alta forza dell'isolamento e di alta affidabilità
  • Bobina di monofase, ridurre quindi drammaticamente capacità parassita



APPLICAZIONE:

  • Le esposizioni LCD del monitor & della TV alimentano i bordi
  • Prodotti del consumatore & caricabatteria elettrici, stampatori
  • Personal computer
  • Alimentazione elettrica, adattatore e UPS di commutazione
  • Prodotti di computer
  • Alimentazione elettrica del LED



Parametri elettrici

Specificazione Induttanza
MIN
1KHZ 0.25V
Corrente (A)
Max
SQS1515 >13mH 2,0

SQS1515

>15mH 1,5
SQS1515 >20mH 1,2
SQS1515 >25mH 1,2
SQS1515 >15mH 1,5
SQS1515 >20mH 1,2
SQS1515 >25mH 1,2





Strumento di misura



     RoHS 250V SMD orizzontale filtra la bobina d'arresto comune del modo 0





      RoHS 250V SMD orizzontale filtra la bobina d'arresto comune del modo 1





      RoHS 250V SMD orizzontale filtra la bobina d'arresto comune del modo 2



Note: È personalizzato disponibile

RoHS 250V SMD orizzontale filtra la bobina d'arresto comune del modo 3
