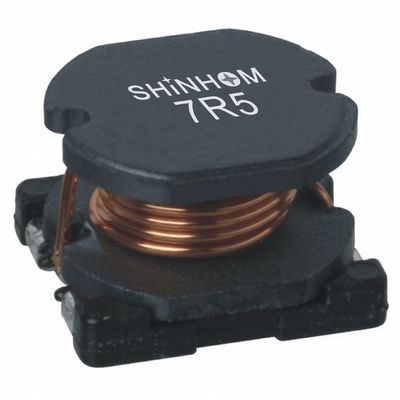

Installazione Unshielded di alta frequenza SMD dei singoli della bobina della superficie del supporto induttori di potere

Induttore Unshielded di potere di alta qualità di serie SMD di DSR, a corrente forte, induttanza 1.0uH a 1200uH

CARATTERISTICHE:

· Induttanza:  1uH a 1.2mH

· Corrente fino a 4.5A
· Corrente di Larg
· A coperchio piatto per la scelta & il posto
· Basso costo

GUIDA DI ACQUISTO:

1. PROVI FREQ.(L) con HP4284A e HP4285A (accettabili equivalenti)
1. 0-8.2μH (7.95MHz) 10-82μH (2.52MHz) 100-1200μH (1KHz)
2. Toerance di induttanza
SDR0302 1.0-470μH±20% (M)
DSR 0403 1.0-27μH±20% (M) 33-470μH±10% (K)
SDR0503 1.0-2.7μH±20% (M) 33-1000μH±10 (K)
SDR0504 1.0-27μH±20% (M) 33-47μH±15% (L) 56-1000μH±10% (K)
SDR0703 10-47μH±20% (M) 56-470μH±10% (K)
DSR 0705 10-470μH±20% (M)
SDR1004 10-47μH±20% (M) 56-560μH±10% (K)
SDR1005 10-39μH±20% (M) 47-820μH±10% (K)
SDR1008 10-82μH±20% (M) 100-1200μH±10% (K)
3. DCR: Milliohmmeter 1880 di QuadTech o di GW813
4. IDC massimo è diminuito 10% contro il suo valore iniziale

INFORMAZIONI TECNICHE:

· Temperatura di funzionamento: - 40℃ to+85℃
· Temperatura di stoccaggio: -40℃ a +105℃
· Metodi della lega per saldatura: Fase di vapore, riflusso infrarosso
· Resistenza a calore di saldatura: 260℃ per 10 secondi
· Resistenza solvente: Si conforma a MIL-STD-202E

Nota: Le specifiche di prodotto possono essere personalizzate.
