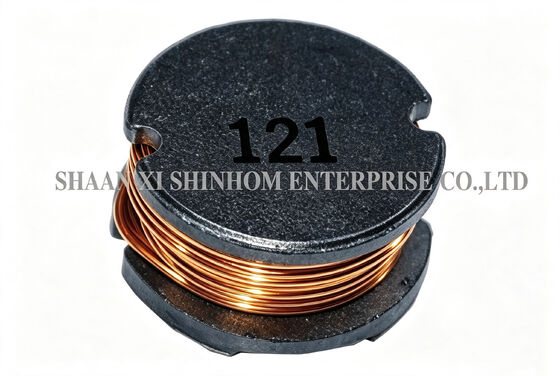

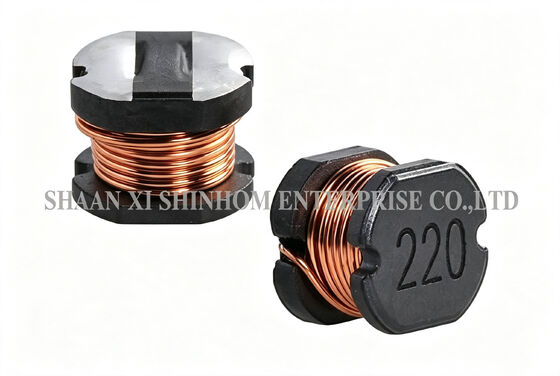

Induttore di potenza SMD ad alta temperatura serie SDR per PDA e programmatori di memoria flash

5000 pezzi
MOQ
Negoziabile
prezzo
Wide Temp SMD Power Inductor SDR Series for PDA and Flash Memory Programmers
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Struttura della bobina: Single bobina
Struttura del magnetizzatore: Bobina della ferrite
Valore del conduttore: induttore fisso
Frequenza di lavoro: Alta frequenza
Natura dell'operazione: strozzatura bobina
Tolleranza: ±10%,±20%
Evidenziare:

Induttore di potenza SMD ampia gamma di temp

,

Induttore della serie SDR per PDA

,

di larghezza superiore a 50 mm
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS/ISO/UL/CE/IATF16949/CNAS
Numero di modello: Serie SDR
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000000/mese
Descrizione di prodotto
Induttore di potenza schermato SMD di alta qualità serie SDR

Il serie SDR induttore di potenza SMD non schermato ad alta corrente presenta una struttura aperta non schermata con un vantaggio di costo come sua competitività principale. L'intervallo di induttanza copre 1,0 µH a 1200 µH. La corrente nominale è fino a 4,5 A.

Il design a superficie piana è adatto per l'assemblaggio automatico pick-and-place. È compatibile con i processi di saldatura a fase vapore e saldatura a riflusso a infrarossi, con una resistenza al calore di saldatura di 260°C/10 secondi.

Temperatura operativa: -40°C a +85°C. Temperatura di stoccaggio: -40°C a +105°C.

È ampiamente utilizzato in PDA, convertitori DC-DC per laptop, programmatore flash per PDA, convertitori buck-boost, e set-top box.

CARATTERISTICHE
  • Corrente fino a 4,5 A
  • Corrente elevata
  • Superficie piana per Pick & Place
  • Basso costo
APPLICAZIONI
  • Ideale per convertitori DC-DC per Palm-Top e Laptop
  • Memoria Flash dei PDA
  • Convertitori Step-up, Step-down
  • Set-top box
INFORMAZIONI TECNICHE
  • Temperatura operativa: -40°C a +85°C
  • Temperatura di stoccaggio: -40°C a +105°C
  • Metodi di saldatura: Fase vapore, Riflusso a infrarossi
  • Resistenza al calore di saldatura: 260°C per 10 secondi
  • Resistenza ai solventi: Conforme a MIL-STD-202E
GUIDA ALL'ACQUISTO
  1. FREQUENZA DI TEST (L) con HP4284A e HP4285A (equivalente accettabile)
    • 0-8,2 µH (7,95 MHz) 10-82 µH (2,52 MHz) 100-1200 µH (1 KHz)
  2. Tolleranza dell'induttanza
    • SDR0302 1,0-470 µH ±20% (M)
    • SDR 0403 1,0-27 µH ±20% (M) 33-470 µH ±10% (K)
    • SDR0503 1,0-2,7 µH ±20% (M) 33-1000 µH ±10 (K)
    • SDR0504 1,0-27 µH ±20% (M) 33-47 µH ±15% (L) 56-1000 µH ±10% (K)
    • SDR0703 10-47 µH ±20% (M) 56-470 µH ±10% (K)
    • SDR 0705 10-470 µH ±20% (M)
    • SDR1004 10-47 µH ±20% (M) 56-560 µH ±10% (K)
    • SDR1005 10-39 µH ±20% (M) 47-820 µH ±10% (K)
    • SDR1008 10-82 µH ±20% (M) 100-1200 µH ±10% (K)
  3. DCR: GW813 o QuadTech 1880 Milliohmmeter
  4. IDC Max è diminuito del 10% rispetto al suo valore iniziale
Induttore di potenza SMD ad alta temperatura serie SDR per PDA e programmatori di memoria flash

Nota: Le specifiche del prodotto possono essere personalizzate.

FAQ
D: Qual è l'intervallo di induttanza e la corrente nominale della serie SDR?

R: La serie SDR copre un intervallo di induttanza da 1,0 µH a 1200 µH, con una corrente nominale fino a 4,5 A. L'ampio intervallo di induttanza e l'elevata capacità di corrente la rendono adatta per vari convertitori DC-DC e applicazioni di gestione dell'alimentazione per dispositivi portatili.

D: Quali sono i vantaggi e gli svantaggi della struttura non schermata rispetto alla struttura schermata?

R: Gli induttori non schermati utilizzano una struttura a circuito magnetico aperto. I vantaggi sono costi inferiori, dimensioni ridotte, e generalmente maggiore corrente di saturazione. Lo svantaggio è un flusso di dispersione maggiore, che può causare EMI ai circuiti sensibili vicini. Per applicazioni con requisiti EMI meno rigorosi, la struttura non schermata è una scelta più conveniente.

D: Quali sono i vantaggi del design a superficie piana?

R: Il design a superficie piana garantisce un'aspirazione stabile dell'ugello e un posizionamento accurato durante il posizionamento automatico, migliorando l'efficienza e la resa della produzione SMT. La superficie piana facilita anche il riconoscimento del sistema di ispezione visiva, rendendola adatta per linee di produzione automatizzate ad alta velocità.
