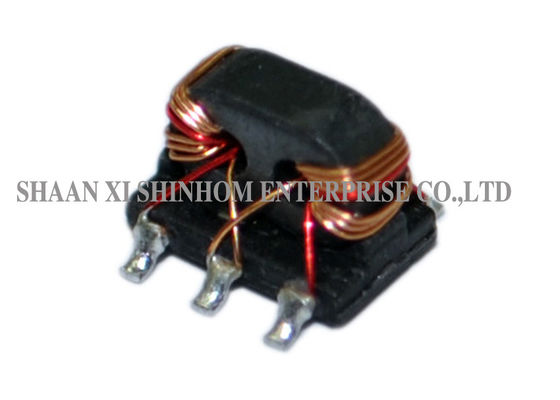

Bobina a banda larga del cavo di paia di progettazione rf del trasformatore di basso profilo per alta stabilità

Bobine dei trasformatori del Balun rf di SMD con filo di rame smaltato, terminale basso di Pin in montaggio di superficie

Caratteristiche:

• Bobina del cavo di paia per alta stabilità

• Montaggio di superficie

• Basso profilo

• Trasformatori del balun di rf utilizzati in:

• Doppio miscelatore equilibrato, accoppiatore, trasformatori a banda larga di impedenza della partita

• Trasformatori del Balun in vari tipi

• Potere di corrispondenza che si combina e spaccare

• Accoppiatori direzionali

• Modem via cavo DOCSIS3.0/3.1

SPECIFICHE ELETTRONICHE (25℃, Z=75Ω)

• Frequenza: 5-1500MHz
• Attenuazione di linea principale: 1.7dB massimo (tipo 0.8dB.)
• Coppia: 16.0±0.8dB
• Attenuazione di riflessione dell'input: 16.0dB min (tipo 23dB.)
• Attenuazione di riflessione dell'uscita: 16.0dB min (tipo 25dB.)
• Attenuazione di riflessione dell'accoppiamento: 16.0dB min (tipo 22dB.)
• Isolamento: 20.0dB min (tipo 30dB.)
• Temperatura di funzionamento: -40℃ a 85℃
• Temperatura di stoccaggio: -55℃ a 100℃
