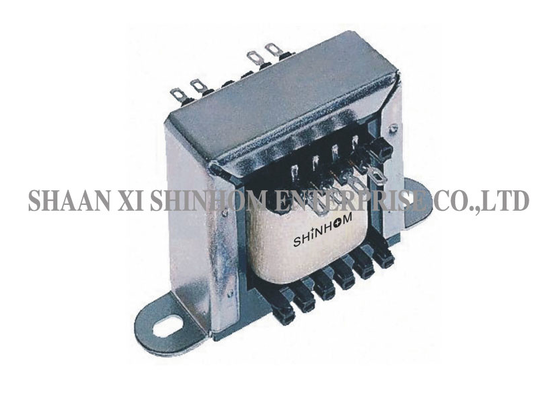

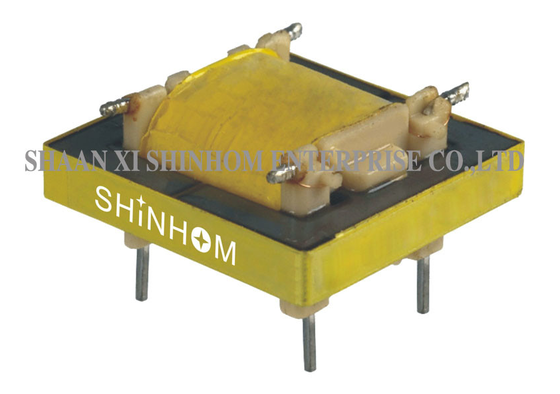

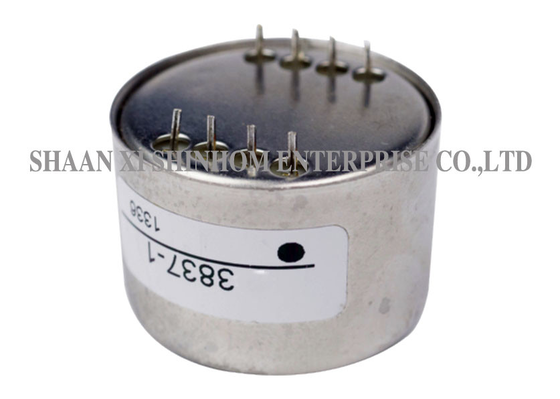

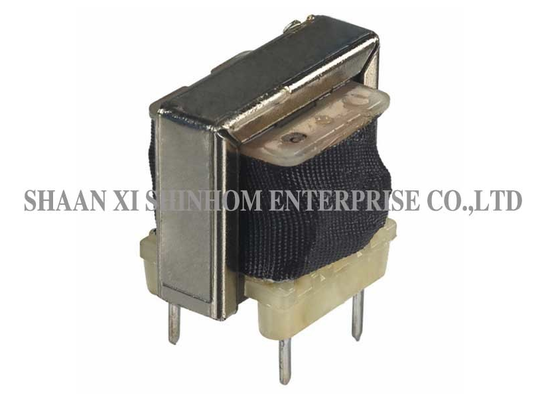

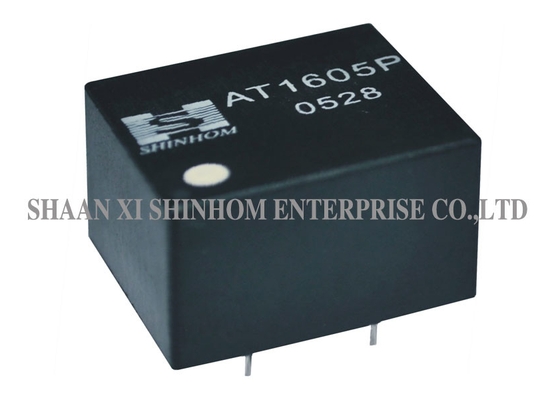

Trasformatore di isolamento audio 40Hz-10kHz isolamento 1000V per apparecchiature telefoniche e audio

Questo...trasformatore audioè progettato per applicazioni di isolamento audio e di telecomunicazioni.da 40 Hz a 10 kHz- Potenza nominale:5W MaxOffreelevata affidabilità- Resiste alle prove di tensione:1000VdcCaso primario:1000Vdc- Caso secondario:500Vdc. Risposta di frequenza: alle frequenze finali di 40 Hz e 10 kHz, l'amplitudine si riduce≤ 30%- Perdita di inserimento:2.0dB @1kHz- Perdita di rendimento:1.0dB @1kHzDistorsioni longitudinali:78 dB @ 1 kHz. È ampiamente utilizzato insistemi audio,isolamento delle telecomunicazioni,apparecchiature di trasmissione, eapparecchiature di comunicazione.

Le caratteristiche:

1. Conformità alla direttiva RoHS
2. Trasformatore audio
3. Ampiamente utilizzati nei sistemi audio
4. Trasformatori per telecomunicazioni isolati
5. Trasformatore audio conforme a UL 1950 o EN60950
6. Intervallo di frequenza: trasformatore audio-telecom da 40 Hz a 10 kHz

Specifica elettrica

1Potenza nominale: 5W Max

2. Hi-Pot: 1000Vdc Pri a Sec.
1000Vdc Pri a cassa
500Vdc Sec to Case (da secondo a caso)

3. RDC: pin 4-6: 0,4ΩMax
Pri 1-2: 80ΩMax
Pri 2-3: 40ΩMax

4Risposta di frequenza: da 40 Hz a 10 KHz con un'ampiezza non superiore al 30%

5. Perdita di inserimento: 2,0 dB@1KHz

6. Perdita di ritorno: 1,0 dB@1KHz

7. Deformazione longitudinale: 78 dB@1KHz

Applicazioni

• Sistemi audio

• Isolamento delle telecomunicazioni

• Attrezzature di trasmissione

• Attrezzature di comunicazione

• Accoppiamento del segnale audio

• Trasmissione di isolamento audio

• Attrezzature audio professionali

• Applicazioni audio industriali

Politica Shinhom di controllo della qualità

E' la linea di sopravvivenza di Shinhom cercare la soddisfazione del cliente, che può essere ottenuta con una combinazione di qualità superiore, tempi di consegna ragionevoli,prezzi competitivi e servizi orientati al cliente, in modo da garantire che i prodotti ottenuti siano all'altezza delle richieste dei clienti.

Domande frequenti

D: Che cosa significa il roll-off dell'ampiezza di frequenza terminale ≤ 30%?

A:all'estremità a bassa frequenza di 40 Hz e all'estremità ad alta frequenza di 10 kHz, l'attenuazione dell'ampiezza del segnale non supera il 30%,garantire che sia mantenuta una buona qualità della trasmissione del segnale anche ai confini della gamma di frequenze.

D: Cosa rappresenta la perdita di inserimento di 2,0 dB @ 1 kHz?

A:Alla frequenza di riferimento di 1 kHz, la perdita di potenza del segnale che passa attraverso il trasformatore è di 2,0 dB. Una minore perdita di inserimento significa una maggiore efficienza di trasmissione del segnale.

Q: Come richiedere i campioni?

A:Potete inviare un campione di domanda tramite il nostro sito web o via e-mail.gratuitamentee saranno spediti all'interno3-5 giorni lavorativiIl tempo di consegna per l' ordinazione di massa è generalmente2- 8 settimane.
