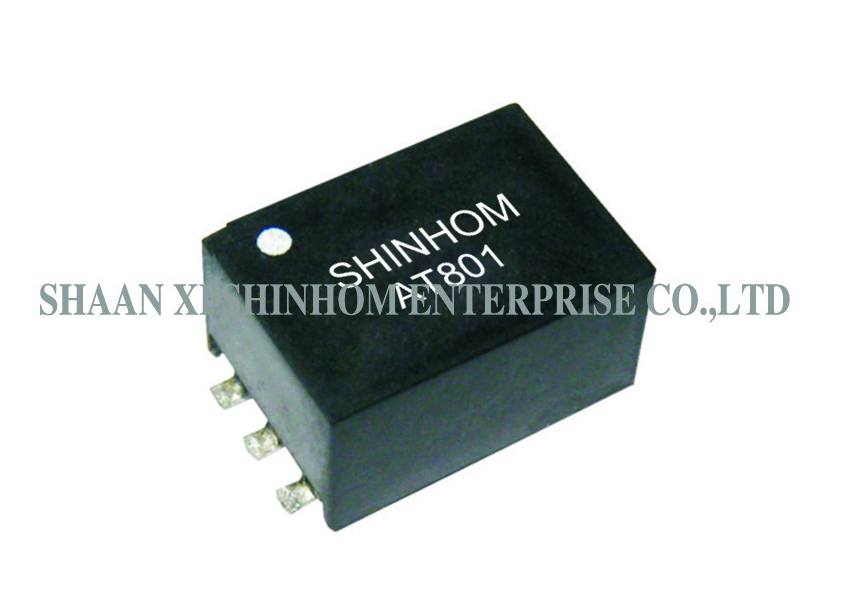

Trasformatore audio SMD incapsulato in resina epossidica per sistemi audio e isolamento per telecomunicazioni

Questo trasformatore audio SMD incapsulato in resina epossidica presenta un package SMD e un processo di incapsulamento in resina epossidica, offrendo un'eccellente protezione contro umidità, polvere e isolamento. Intervallo di frequenza: da 20Hz a 20kHz. Risposta in frequenza: ≤0,25dB, garantendo una trasmissione del segnale audio ad alta fedeltà. È ampiamente utilizzato in sistemi audio, isolamento per telecomunicazioni, modem fax SMD, apparecchiature audio per telecomunicazioni AV e applicazioni PCMCIA, supportando velocità di trasmissione dati da 2400bps a 56,6Kbps (V.90).

CARATTERISTICHE

• Conforme alla direttiva RoHS
• Trasformatore audio

• Temperatura operativa: da -25 a +125°C

• Temperatura di stoccaggio: da -25 a +85°C

• Ampiamente utilizzato nei sistemi audio
• Trasformatore di telecomunicazione isolato
• Trasformatori per modem fax SMD per telecomunicazioni SMD
• Adeguato trasformatore per telecomunicazioni audio AV civile da 2.400bps a 56,6Kbps (V.90) e applicazioni PCMCIA

1. DCR: Pin1-3=115Ω±15%
              Pin4-6=115Ω±15%
2. INDUTTANZA IN PARALLELO: 200Hz,0,78V
             Pin1-3=5,8H Min
             RESISTENZA IN PARALLELO 7500ΩMin
3. INDUTTANZA DI DISPERSIONE: 1KHz,0,1V
             Pin1-3(4-6 cortocircuitati)=6mH Tip
4. PERDITA DI INSERZIONE: 2KHz,0dB
             Pin1-3(4-6 con 412Ω)=2dB Max
5. PERDITA DI RITORNO: RIF 600Ω
            DA 200Hz~4Hz=24dB Min
6. RAPPORTO DI SPIRA: 15KHz,1V
            Pin1-3: 6-4=1±1%
7. RESISTENZA DI ISOLAMENTO|STAN0E100MΩ@500VDC
8. HI-POT: 4600VAC 1mA 60SEC: P-S

Applicazioni

• Sistemi audio

• Isolamento per telecomunicazioni

• Modem fax SMD

• Apparecchiature audio per telecomunicazioni AV

• Applicazioni PCMCIA

• Isolamento segnale audio

• Apparecchiature broadcast

• Apparecchiature di comunicazione

Politica di controllo qualità Shinhom

È la linea di sopravvivenza di Shinhom cercare la soddisfazione del cliente, che può essere ottenuta da una combinazione di qualità superiore, tempi di consegna ragionevoli, prezzi competitivi e servizi orientati al cliente, in modo da garantire che i prodotti finiti soddisfino le richieste dei clienti.

FAQ

D: Quali sono i vantaggi dell'incapsulamento in resina epossidica?

R: L'incapsulamento in resina epossidica offre un'eccellente protezione contro umidità, polvere e isolamento, garantendo un funzionamento stabile a lungo termine del trasformatore in vari ambienti difficili, migliorando la resistenza meccanica e la resistenza alle vibrazioni.

D: Cosa significa un valore DCR di 115Ω ±15%?

R: Il DCR (resistenza DC) di 115Ω ±15% indica il valore di resistenza degli avvolgimenti primario e secondario in condizioni DC. Questo parametro influisce sulla perdita di potenza del trasformatore e sull'efficienza di trasmissione del segnale.

D: Quali velocità di trasmissione dati supporta questo prodotto?

R: Supporta velocità di trasmissione dati da 2400bps a 56,6Kbps (V.90), adatto per applicazioni di comunicazione come modem e PCMCIA.

D: Come richiedere campioni? Qual è il tempo di consegna?

R: È possibile inviare una richiesta di campioni tramite il nostro sito web o via email. Si prega di fornire le informazioni della vostra azienda e il modello di destinazione. I campioni sono gratuiti e verranno spediti entro 3-5 giorni lavorativi. Il tempo di consegna per ordini di massa è generalmente di 2-8 settimane.
