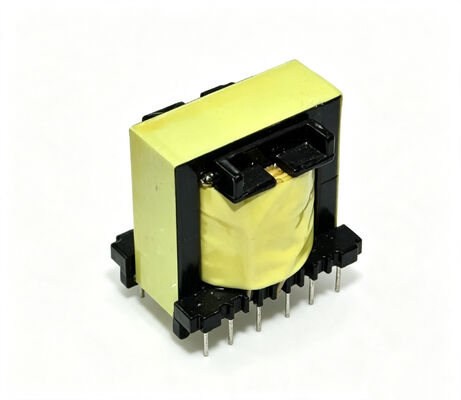

Trasformatore di impulsi ad alta frequenza PQ3220 con flusso di saturazione elevato per caricabatterie e UPS

5000 pezzi
MOQ
Negoziabile
prezzo
High Frequency Pulse Transformer PQ3220 High Saturation Flux for Chargers and UPS
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Materiale centrale: nucleo di ferrite
Induttanza primaria: 450uH
Induttanza di perdita: 6,0 uHmax
Bobina: T375J 6+6PIN
Temperatura operativa: -25 ℃ a +85 ℃
Frequenza di lavoro: 20kHZ-500kHZ
Evidenziare:

Trasformatore di impulsi ad alta frequenza PQ3220

,

Trasformatore PQ3220 per caricabatterie

,

Trasformatore UPS ad alto flusso di saturazione
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: PQ3220-006
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/mese
Descrizione di prodotto

Il trasformatore per alimentatori switching PQ3220 utilizza un nucleo in ferrite a bassa perdita e alta densità di flusso di saturazione, specificamente progettato per applicazioni di alimentatori switching ad alta frequenza. Il prodotto è compatibile con alimentatori switching multi-uscita e supporta topologie half-bridge e full-bridge, fornendo un'elevata potenza di uscita e un ampio intervallo di tensione. Offre una forte capacità anti-interferenza, bassa capacità distribuita, bassa attenuazione di trasmissione e una struttura robusta. L'induttanza è finemente regolabile. È conforme agli standard di sicurezza pertinenti e ai requisiti ambientali RoHS. È ampiamente utilizzato in alimentatori switching, caricabatterie, sistemi di allarme, monitor TV/CRT, UPS, lettori VCD/DVD, apparecchiature audio/video, apparecchiature OA e inverter. È inoltre adatto per filtri portanti d'onda, trasformatori di potenza e trasformatori di alimentazione ausiliaria in applicazioni di montaggio ad alta densità e con buona schermatura.

CARATTERISTICHE:

  • Ferrite a bassa perdita/alta densità di flusso magnetico di saturazione
  • Compatibile con alimentatori switching multi-uscita
  • Elevata potenza di uscita
  • Ampia gamma di uscite
  • Approvato dagli standard di sicurezza
  • Conformità RoHS

Applicazioni

  • Alimentatori switching (SMPS)
  • Caricabatterie
  • Sistemi di allarme
  • Alimentatori per monitor TV/CRT
  • UPS alimentatori ininterruttibili
  • Alimentatori per lettori VCD/DVD
  • Apparecchiature audio e video
  • Apparecchiature OA per l'automazione d'ufficio e inverter
Trasformatore di impulsi ad alta frequenza PQ3220 con flusso di saturazione elevato per caricabatterie e UPSTrasformatore di impulsi ad alta frequenza PQ3220 con flusso di saturazione elevato per caricabatterie e UPS

CHI SIAMO:

Shinhom Enterprise è stata fondata a Xi'an, Cina, con quasi 20 anni di esperienza nella progettazione e produzione di trasformatori e componenti a bobina.
Alta qualità, basso costo e miglior servizio sono ciò che perseguiamo di più!
Nel frattempo, è stata ottenuta anche la certificazione ISO 9001 da parte del sistema SGS.
Shinhom intende rimanere uno specialista nella progettazione e produzione di trasformatori ad alte prestazioni, induttori di potenza, bobine di filtro per alimentatori per acquirenti di tutto il mondo.

FAQ

D: Per quali topologie è adatto il trasformatore PQ3220?

R: Il trasformatore PQ3220 è adatto per topologie half-bridge e full-bridge negli alimentatori switching. Può anche essere utilizzato nei progetti di alimentatori flyback. La compatibilità con topologie multiple lo rende adattabile a vari requisiti di conversione di potenza.

D: Quali sono le caratteristiche del materiale del nucleo utilizzato in questo trasformatore?

R: Il trasformatore utilizza un nucleo in ferrite a bassa perdita e alta densità di flusso di saturazione. Mantiene basse perdite e alta efficienza in condizioni di commutazione ad alta frequenza, con un'eccellente stabilità termica per garantire un funzionamento affidabile a lungo termine.

D: Quali sono i vantaggi del supporto per uscite multiple?

R: Il design multi-uscita consente di fornire diversi livelli di tensione da un singolo trasformatore. Ciò riduce il numero di componenti, risparmia spazio sulla PCB, migliora l'integrazione del sistema e abbassa il costo complessivo.
