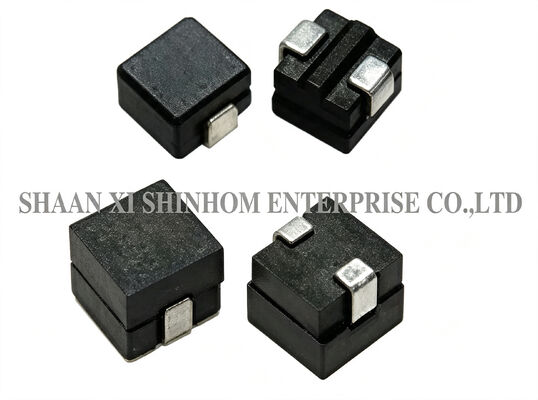

Induttore di potenza SMD ad alta corrente serie HCB0404/0505 per server e alimentatori VRM

5000 pezzi
MOQ
Negoziabile
prezzo
High Current SMD Power Inductor HCB0404/0505 Series for Servers and VRM Power Supply
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Intervallo corrente: da 14A a 40A
Gamma di induttanza: da 22nH a 110nH
Installazione: smt
Dimensione del cuscinetto: 4,0*4,0 mm o 5,0*5,0 mm
Frequenza di prova: 100KHz/0,1V@25℃ (1MHz/0,1V per 22NM)
Temperatura operativa: Da -40 ℃ a +125 ℃ (ambiente più aumento della temperatura propria)
Evidenziare:

Induttore di potenza SMD ad alta corrente

,

Induttore della serie HCB0404/0505

,

Induttore di potenza per server VRM
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: HCB0404/0505
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000000/mese
Descrizione di prodotto

La serie HCB0404/0505 di induttori di potenza SMD ad alta corrente utilizza un nucleo in ferrite e un design a basse perdite. Offre elevata capacità di corrente (da 14A a 40A) e basse perdite nel nucleo, adatta per applicazioni di alimentazione ad alta densità di potenza.L'intervallo di induttanza copre da 22nH a 110nH, soddisfacendo diversi requisiti di progettazione.È ampiamente utilizzata in dispositivi elettronici portatili, server e workstation, reti dati e sistemi di storage, laptop e desktop, schede grafiche e sistemi a batteria, regolatori di tensione multifase, e moduli di regolazione della tensione VRM.

CARATTERISTICHE:
  • Elevata capacità di corrente
  • Basse perdite nel nucleo
  • Intervallo di induttanza da 22nH a 110nH
  • Intervallo di corrente da 14A a 40A
  • Materiale del nucleo in ferrite
APPLICAZIONI:
  • Elettronica portatile
  • Server e workstation
  • Sistemi di rete dati e storage
  • Computer portatili e desktop
  • Schede grafiche e sistemi a batteria
  • Regolatori multifase
  • Modulo di regolazione della tensione (VRM)
NOTE:
  • Frequenza di test: 100KHz / 0.1V@25°C (1MHz/0.1V per 22NM)
  • Irms: Corrente DC per un aumento di temperatura approssimativo di 40°C senza perdite nel nucleo
  • Isat1: Corrente di picco per un calo di circa il 20% a +25°C
  • Isat2: Corrente di picco per un calo di circa il 20% a +125°C
  • Temperatura operativa: da -40°C a +125°C (ambiente più auto-riscaldamento)
  • Temperatura di stoccaggio: da -40°C a +125°C
Induttore di potenza SMD ad alta corrente serie HCB0404/0505 per server e alimentatori VRM Induttore di potenza SMD ad alta corrente serie HCB0404/0505 per server e alimentatori VRM

Nota: Le specifiche del prodotto possono essere personalizzate.

FAQ

D: Quali sono i vantaggi delle basse perdite nel nucleo?

R: Le basse perdite nel nucleo riducono la generazione di calore durante il funzionamento ad alta frequenza, migliorano l'efficienza di conversione, abbassano l'aumento di temperatura e prolungano la durata del prodotto. Aiutano anche a soddisfare i requisiti termici e di affidabilità dei progetti di alimentazione ad alta densità.

D: Qual è la differenza tra Irms e Isat?

R: Irms (corrente nominale) è il valore di corrente DC che provoca un aumento di temperatura di circa 40°C nella bobina. Isat1 è la corrente di picco alla quale l'induttanza diminuisce di circa il 20% a +25°C. Isat2 è la corrente di picco alla quale l'induttanza diminuisce di circa il 20% a +125°C. Per la selezione, prendere il valore inferiore tra i due e assicurarsi che la temperatura del componente (temperatura ambiente + aumento di temperatura) non superi i 125°C.
