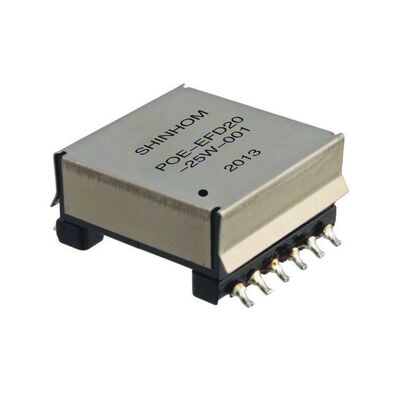

Trasformatore piano POE ad alta efficienza da 150 W con ingresso da 36V a 57V e frequenza di commutazione da 200 kHz a 700 kHz

Il trasformatore POE a basso profilo ad alta efficienza è un trasformatore POE appositamente progettato per applicazioni di potenza PoE compatte e ad alta densità.Concepito come trasformatore di conversione in avanti POE piatto, supporta un'ampia gamma di ingressi (36V-57V) e una classe di potenza fino a 150W, fornendo una conversione di potenza isolata affidabile in sistemi con spazio limitato, tra cui telefoni IP, telecamere di sorveglianza,AP wireless e dispositivi IoTQuesto prodotto è conforme alla RoHS e supporta isolamento rinforzato fino a 1500VDC.

• Intervallo di potenza e ingresso:Supporti fino a150 Wcon tensione di ingresso nominale36V-57V, ottimizzato per le architetture di potenza PoE.
• Topologia del convertitore in avanti:Ottimizzato per architetture di convertitori in avanti (comprese le opzioni half/full bridge e active clamp) per un'elevata efficienza di conversione e una potenza stabile.
• Funzionamento ad alta frequenza:Frequenza di commutazione ottimizzata200 - 700 kHz, che consente una struttura magnetica compatta e ad alta densità -- una scelta affidabile di trasformatori ad alta frequenza per i moderni sistemi energetici.
• Progettazione di basso profilo:Profillo ultra basso con10.5 mm (regolabile)l'altezza per gli assemblaggi SMD sottili e i disegni di schede strette.
• Isolamento elevato e gamma di temperature:Indice di isolamento1500 VDCe ampia temperatura di funzionamento/mantenimento-40 °C a +125 °Cper una robusta prestazione sul campo.
• Compliance e materiali:Senza piombo, conforme a RoHS; terminazione rifinita con Sn-0,7Cu. Varianti selezionate citano la conformità IEC60950 ove applicabile.
• Applicazioni versatilità:Progettato specificamente come trasformatore POE per la fornitura di energia PoE, è ideale per telecamere di sorveglianza, telefoni IP, punti di accesso wireless e altri dispositivi IoT / edge alimentati da PoE.

• Topologia:Convertitore di accensione (supporta la topologia di mezzo/pieno ponte e la topologia attiva della pinza).
• Frequenza di commutazione:200 kHz - 700 kHz (ottimizzato).
• Tensione di isolamento:1500 VDC (condizioni di prova tipiche di hi-pot indicate nella scheda dati).
• Temperatura di funzionamento:-40°C a +125°C (compreso l'aumento della temperatura).
• Profilo:Non si faccia notare.10.5 mm al massimo(regolabile in alcune varianti di confezione).

• Potenza:Classe 50W-150W a seconda del modello; configurazioni di 120W/150W comunemente utilizzate per le fasi di potenza PoE.
• Turni tipici / Induttanza / DCR:Nel foglio dati del prodotto sono forniti più avvolgimenti specifici della parte e valori OCL/LK per una corrispondenza accurata del progetto (vedere le tabelle del foglio dati per i numeri di parte POE-TP65-116 ~ POE-TP65-130).I progettisti devono scegliere il numero di parte corrispondente al rapporto di rotazione obiettivo e all'induttanza di fuga per la loro topologia convertitore.

• PoE Power Systems:Fornitori centralizzati di energia PoE, midspans e iniettori PoE.
• Sorveglianza:Alimentare le telecamere IP e i moduli PTZ dove è necessario un basso profilo e isolamento.
• Rete aziendale:AP wireless e telefoni VoIP/IP che richiedono un'alimentazione isolata affidabile.
• I dispositivi IoT ed Edge:Moduli di alimentazione a basso profilo per sensori compatti e dispositivi gateway.

• Ottimizzato per le moderne topologie PoE. Magnetici compatti ad alta frequenza riducono l'area del PCB e migliorano le caratteristiche termiche.
• Il solido isolamento e l'ampia gamma di temperature garantiscono l'affidabilità sul campo nelle applicazioni industriali e commerciali.
• Molteplici varianti di componenti e opzioni di avvolgimento consentono ai progettisti di abbinare il rapporto di rotazione, l'induttanza di fuga e il DCR ai progetti di convertitori a prolungamento per prestazioni massime.

Per la selezione delle parti, fare riferimento alle tabelle delle schede di dati (serie POE-TP65) per i giri esatti, i valori OCL, LK, DCR e hi-pot per numero di parti.Esempi di serie di elementi e impronte meccaniche sono mostrati nella scheda dati per supportare il layout del PCB e la progettazione del pad.

Quando si integra in circuiti a convertitore in avanti o a pinza attiva, si devono confermare i requisiti di induttanza di fuga e di rapporto di rotazione per soddisfare gli obiettivi di transizione e regolazione.
