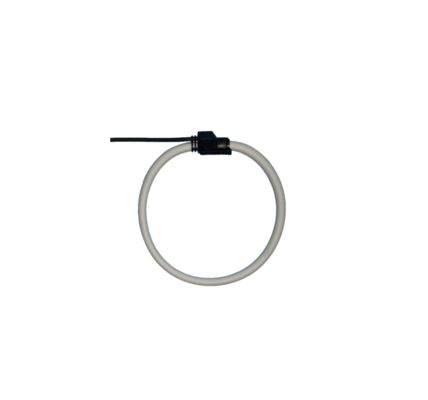

Bobina di Rogowski ad alta precisione con intervallo da 1A a 500kA e linearità di ±0,2% per una misurazione accurata della corrente alternata

Linearità
MOQ
High Precision Rogowski Coil with 1A to 500kA Range and ±0.2% Linearity for Accurate AC Current Measurement
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Intervallo attuale: 1a a 500ka
Precisione: <0,5% (calibrato)
Linearità: ± 0,2% della lettura
Larghezza di banda: 1Hz a 100kHz (-3db)
Temperatura operativa: -40 ° C a +80 ° C.
Evidenziare:

1A a 500kA Range Rogowski Coil

,

< 0

,

5% Precisione Rogowski Coil
Informazioni di base
Luogo di origine: Cina
Marca: SHINHOM
Certificazione: RoHS
Numero di modello: SRC Date Tecget Flex Rogowski Coil
Documento: SRC datasheet Flex Rogowski...l_.pdf
Termini di pagamento e spedizione
Tempi di consegna: 2 ~ 8 settimane
Termini di pagamento: L/c, t/t
Descrizione di prodotto
Bobina Rogowski Flessibile ad Alta Sensibilità per la Misurazione Avanzata della Corrente AC
Scopri la nostra Bobina Rogowski Flessibile ad Alta Sensibilità (Serie SRC), un trasduttore di corrente flessibile avanzato per la misurazione precisa della corrente AC da 1A a 500kA. Offre alta linearità, ampia larghezza di banda e funzionamento sicuro. Ideale per il monitoraggio della potenza, l'analisi delle armoniche e la misurazione dell'ondulazione DC.
Caratteristiche principali e vantaggi
  • Alta precisione e ampia gamma dinamica: Ottieni una misurazione accurata della corrente AC da 1A a 100kA (fino a 500kA max) con un'eccellente linearità di ±0,2%. La versione calibrata offre una notevole precisione di <0,5%.
  • Ultra-flessibile e non intrusiva: Il nostro trasduttore di corrente flessibile si avvolge facilmente attorno a conduttori grandi, scomodi o fissi (sbarre, cavi) in spazi ristretti. La sua sezione sottile da 12 mm e il design leggero semplificano l'installazione con fascette.
  • Intrinsecamente sicuro e robusto: A differenza dei CT tradizionali, non c'è pericolo da un secondario a circuito aperto. Non satura, nemmeno con sovracorrenti massicce o cortocircuiti. Valutato per CAT III 1000V / CAT IV 600V e progettato per ambienti esigenti.
  • Prestazioni a banda larga: Con un'ampia larghezza di banda da 1Hz a 100kHz (-3dB), è perfetto per l'analisi delle armoniche, dei transienti e la misurazione dell'ondulazione DC in applicazioni come i sistemi di ricarica delle batterie.
  • Schermatura integrata: Uno schermo interno garantisce misurazioni stabili respingendo le interferenze dai campi magnetici esterni, migliorando la precisione anche a basse correnti primarie.
  • Compatibilità Plug-and-Play: Questa bobina Rogowski può essere collegata direttamente ai nostri misuratori DIN-RAIL e a pannello senza un integratore di bobina Rogowski esterno, semplificando la configurazione del sistema.
Specifiche tecniche (Serie SRC)
Parametro SRC-50 SRC-100 SRC-150
Lunghezza bobina 180 mm 380 mm 555 mm
Dimensione finestra (Diametro B) 50 mm 100 mm 150 mm
Resistenza bobina 255 Ω (±10%) 375 Ω (±10%) 540 Ω (±10%)
Rapporto di uscita (@50Hz) Calibrato: 333 mV/kA
Non calibrato: 360 mV/kA		 Calibrato: 333 mV/kA
Non calibrato: 360 mV/kA		 Calibrato: 333 mV/kA
Non calibrato: 360 mV/kA
Precisione (@25°C) Calibrato: < 0,5%
Non calibrato: < 5%		 Calibrato: < 0,5%
Non calibrato: < 5%		 Calibrato: < 0,5%
Non calibrato: < 5%
Corrente massima misurabile 500 kA 500 kA 500 kA
Larghezza di banda 1 Hz - 100 kHz (-3dB) 1 Hz - 100 kHz (-3dB) 1 Hz - 100 kHz (-3dB)
Errore di fase ≤ 0,5° ≤ 0,5° ≤ 0,5°
Lunghezza cavo di piombo 2 metri (Standard, personalizzabile fino a 20 m) 2 metri (Standard, personalizzabile fino a 20 m) 2 metri (Standard, personalizzabile fino a 20 m)
Temperatura di esercizio -40°C a +80°C -40°C a +80°C -40°C a +80°C
Specifiche generali
  • Linearità: ±0,2% della lettura

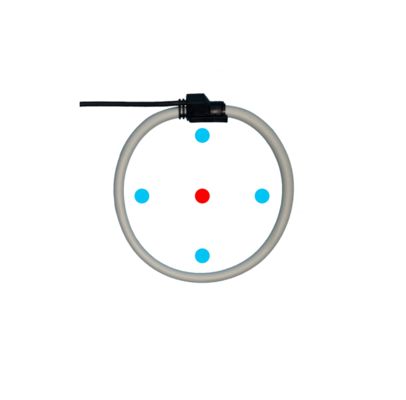

  • Errore di posizione: massimo ±1%
  • Deriva zero (uscita su OA): ≤ 0,05 mV
  • Standard di sicurezza: Marchio CE, conforme a EN 61010-1:2010 (LVD) e EN 61326-1:2013 (EMC)
  • Tensione di isolamento: Bobina: 2000V; Cavo di segnale: 1000V
  • Materiale: Gomma termoplastica ignifuga (UL 94 V-0)
Applicazioni tipiche
  • Analizzatori di qualità dell'energia e dispositivi di misurazione della corrente AC
  • Sistemi di gestione dell'energia e monitoraggio della potenza
  • Analisi delle armoniche e dei transienti
  • Misurazione dell'ondulazione DC in sistemi di batterie e UPS
  • Strumentazione da laboratorio e misuratori portatili
  • Monitoraggio della corrente di azionamento del motore e del convertitore di frequenza (VFD)
Perché scegliere noi?
In qualità di esportatore professionale di componenti elettronici, garantiamo la qualità dei prodotti, forniamo supporto tecnico e assicuriamo spedizioni globali affidabili. Contattaci oggi per un preventivo competitivo e una scheda tecnica.
