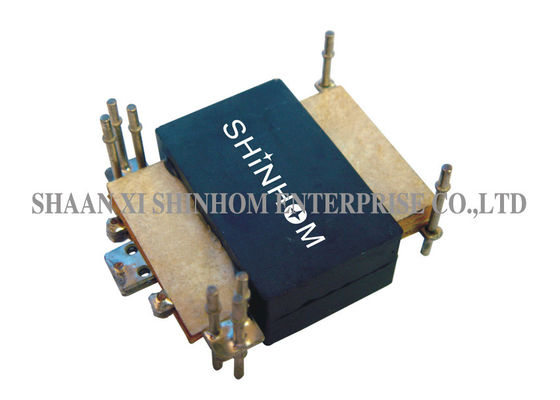

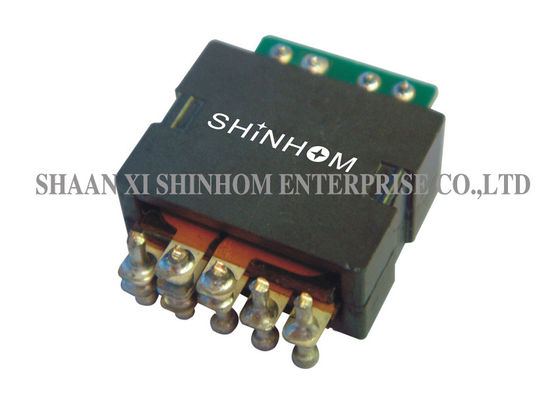

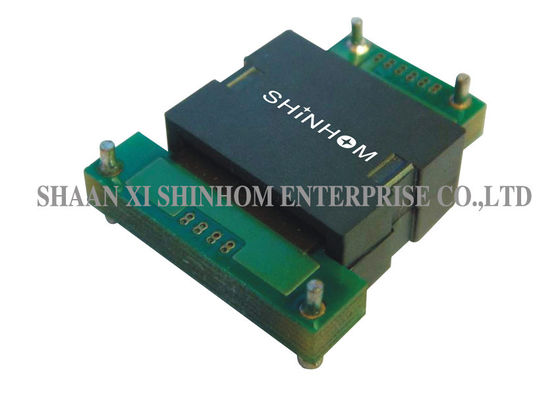

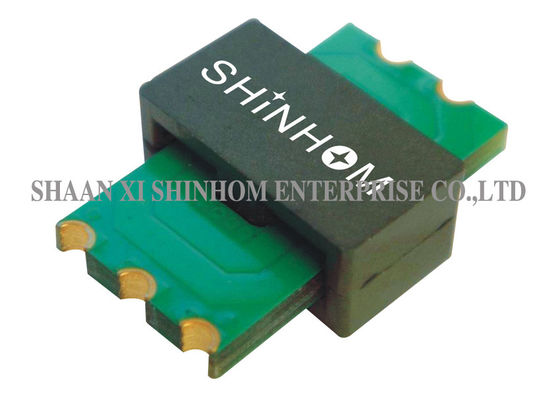

Trasformatore planare leggero, tipo piano dell'alto trasformatore di isolamento

Trasformatore planare di alta frequenza 150W di serie di TP25D, PWB che monta trasformatore planare, spessore massimo 9.12mm

CARATTERISTICHE:

• Potenza nominale fino a 150 watt
• Alta efficienza più di 98%
• Una densità di alto potere di 600 watt per pollice cubico
• Orma 23,5 mm×20.10 millimetro
• Un profilo più basso di 9,12 millimetri
• Alto isolamento 1500 VCC (operativi)
• Alta frequenza 200 kHz-700 chilociclo
• Temperatura di funzionamento -40℃ a +125℃
• Induttanza molto bassa di perdita (meno di 0,2% per i centri non-aperti).
• Redditizio e prezzi competitivi.
• Disturbo elettromagnetico minimo (EMI).
• Alte distanze di spazio e di dispersione fra primario e
• Applicabile a tutte le topologie di SMPS.
• Varie opzioni dei terminali e del montaggio (orizzontale, verticale, Attraverso-fori, SMT, perni, Volo-cavi e più).
• Catenacci didissipazione specialmente progettati.
• Trasformatore planare di basso profilo
• Trasformatore planare ad alta potenza
• Trasformatore planare ad alta frequenza
• Trasformatore planare del PWB
• Trasformatore elettrico planare di commutazione
• Trasformatore planare disponibile immediatamente di SMT

APPLICAZIONI:

• Convertitori di rendimento elevato DC/DC.
• Alte efficienze fino a oltre 98 per cento, una densità di alto potere di 600 watt per convertitori cubici di pollice DC/DC.
• Per di andata, il interamente ponte, il mezzo ponte ed i convertitori in opposizione di DC/DC.
• Tensioni in ingresso fra 18V e 75V e tensioni in uscita da 52V giù ai convertitori di 1.0V DC/DC.
• Telecomunicazioni, sistemi di controllo industriali,
• Sistemi automobilistici e pesanti del veicolo dell'attrezzatura

INFORMAZIONI TECNICHE:

• L'induttanza è misurata con il Pin collegato di entrambe le bobine primarie in serie (2-5) con il Pin (3-4) messo.
• L'induttanza di perdita è misurata nell'avvolgimento del Pin (2-4) con tutta la altra bobina messa.
• Tutte le specifiche tipiche a TA=25℃.
