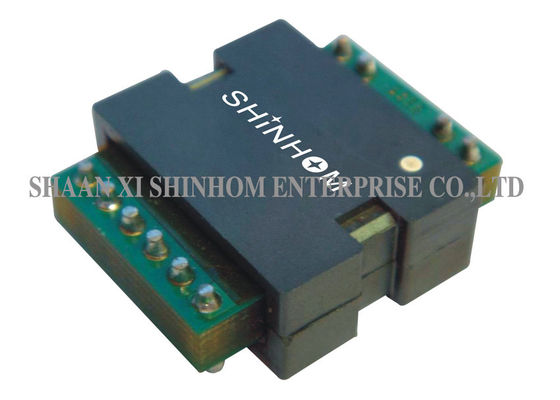

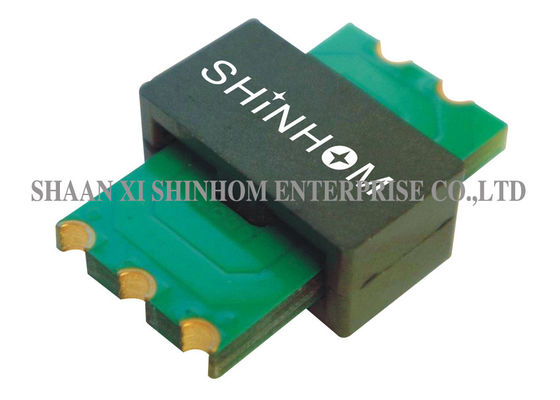

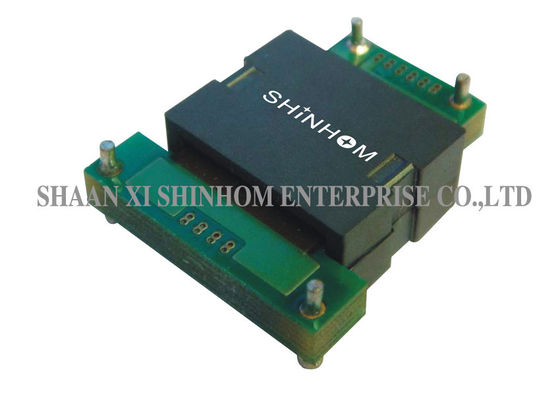

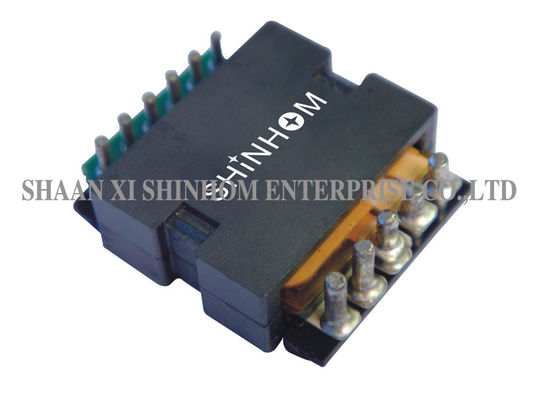

dimensioni planare 23.5mm * 19.5mm del cuscinetto di forma del trasformatore del supporto della superficie 73A

Trasformatore planare per il convertitore di DC/AC e di DC/DC, corrente che sbraita fino a 73A, dimensione 23.5mm*19.5mm del cuscinetto

CARATTERISTICHE:

• Trasformatore planare di basso profilo
• Trasformatore planare ad alta potenza
• Trasformatore planare ad alta frequenza
• Trasformatore planare del PWB
• Trasformatore elettrico planare di commutazione
• Planartransformer di EE14/EE16/EE18/EE22/EE32/EE38/EE43/EE64/EE100
• Trasformatore planare disponibile immediatamente di SMT
• Campo di potenza: fino a 3000W
• Induttanza molto bassa di perdita (meno di 0,2% per i centri non-aperti).
• Redditizio e prezzi competitivi.
• Disturbo elettromagnetico minimo (EMI).
• Alta densità di potenza specifica (5W-25kW per una componente).
• Alte distanze di spazio e di dispersione fra primario e
• Applicabile a tutte le topologie di SMPS.
• Varie opzioni dei terminali e del montaggio (orizzontale, verticale, Attraverso-fori, SMT, perni, Volo-cavi e più).
• Catenacci didissipazione specialmente progettati.

APPLICAZIONI:

• Rendimento energetico di alta energia e di alta densità.
• Alimentazioni elettriche a corrente forte di DC/DC a corrente forte.
• L'induttore principale di bobine serve da bobina d'arresto dell'uscita,
• Mentre i comandi ausiliarii di bobine, corrente di ingresso al PM (TI25S1604).
• Telecomunicazioni, sistemi di controllo industriali,
• Sistemi automobilistici e pesanti del veicolo dell'attrezzatura

INFORMAZIONI TECNICHE:

• L'induttanza di PE 20s1604 ha misurato su Agilient/HP4284 fra i pin 7 & 11 a 100kHz, 0,1 Vrms.
• Il IDC valutato è 85% della saturazione di IDC o la dipendenza del riscaldamento di IDC che è più bassa.
• La saturazione di IDC è la corrente che induce l'induttanza a cadere da 15% del suo valore nominale.
• Il riscaldamento di IDC è la corrente che induce la temperatura della parte ad aumentare da approssimativamente 45℃.
