Nel panorama tecnologico dell'audio digitale in rapida evoluzione,Amplificatori di classe Dsono diventati la scelta principale per i sistemi audio di consumo come i sistemi audio per automobili, le apparecchiature per home theater e i televisori a schermo piatto, grazie alla loro elevata efficienza e dimensioni compatte.
Tuttavia, gli impulsi di commutazione ad alta frequenza generati nella fase di uscita devono essere adeguatamente filtrati per ricostruire un segnale acustico pulito.HDA1931A Induttore di potenza ad alta correnteL'induttore di potenza non solo sopprime il rumore di commutazione, ma determina anche direttamente i parametri chiave di prestazione audio comePurezza del segnale, gamma dinamica e livello di distorsioneUna selezione impropria dell'induttore può impedire che anche gli IC amplificatori ad alte prestazioni raggiungano il loro pieno potenziale di qualità del suono.
Perché gli amplificatori di classe D richiedono induttori di potenza dedicati?
Gli amplificatori di classe D generano segnali di commutazione ad alta frequenza allo stadio di uscita (in genere200 kHz a 1 MHz) Ainduttore di potenza, insieme al condensatore di uscita, forma un filtro LC a basso passaggio, che rimuove il vettore di commutazione e ricostruisce il segnale audio analogo.
Tuttavia, questo processo di filtraggio pone quattro grandi richieste all'induttore:
1. tensione di corrente elevata
Gli stadi di uscita possono raggiungere diversi amperes di corrente di picco. L'induttore deve mantenere una induttanza stabile in condizioni di forte bias DC per evitare la saturazione del nucleo,che causerebbero direttamente distorsioni audio.
2. Requisito di perdita bassa
La resistenza a corrente continua (DCR) genera perdite di potenza e calore.
3Controllo delle interferenze magnetiche
Le strutture magnetiche aperte possono produrre un flusso di perdite, che può interferire con i circuiti sensibili vicini e introdurre rumori indesiderati, degradando il sistema complessivo SNR (ratio segnale-rumore).
4Fidelità audio e linearità
Le caratteristiche magnetiche non lineari causano variazioni di induttanza sotto carico di corrente, che portano a distorsioni armoniche, che influenzano direttamente la qualità del suono percepita e la chiarezza dell'audio.
Scenari di applicazione chiave: dall'automotive alla casa
Scenario 1: amplificatori audio digitali di classe D
Questa è l'applicazione principale dellaSerie HDA1931AEssendo l'estremo di uscita degli amplificatori di classe D, funziona insieme ai condensatori di uscita per filtrare gli impulsi di commutazione ad alta frequenza e ricostruire segnali audio puliti.
La serie adotta una struttura a foro a filo piatto (DIP), offrendo un fattore di riempimento in rame più elevato rispetto ai disegni convenzionali a filo rotondo.mentre la corrente nominale raggiunge fino a 18 AInoltre, la struttura blindata magneticamente limita il flusso di perdite all'interno del nucleo, riducendo efficacemente l'EMI irradiato e garantendo elevate prestazioni audio SNR e basse distorsioni.

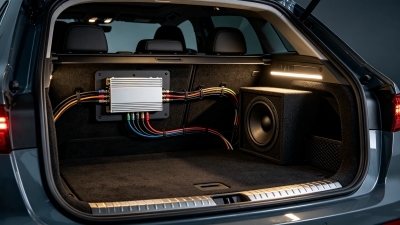

Scenario 2: Sistemi audio per automobili
Gli ambienti audio automobilistici sono molto esigenti, con spazio limitato, ampie variazioni di temperatura, vibrazioni e forti interferenze elettromagnetiche.
Il pacchetto DIP compatto della serie HDA1931A è ideale per disegni PCB con spazio limitato.struttura magnetica blindataresistente alle interferenze dell'elettronica automobilistica circostante.
Con un DCR ultra basso, la generazione di calore è ridotta al minimo anche in condizioni di funzionamento ad alta potenza.Norme di infiammabilità UL94 V-0), la serie è ben adatta alle difficili condizioni di esercizio a bordo.
Scenario 3: Home Theater e televisori a schermo piatto
Nei sistemi audio multicanale, la coerenza tra induttori influenza direttamente l'accuratezza del palco sonoro e l'immagine spaziale.
La serie HDA1931A fornisce una tolleranza di induttanza stretta (± 20%) con una consistenza di produzione di massa stabile, garantendo un'eccellente abbinamento canale-canale.
È...struttura di schermatura magneticaè particolarmente importante nei dispositivi compatti come i televisori a schermo piatto, impedendo efficacemente al flusso di perdite di interferire con i circuiti dei driver di display sensibili e i moduli wireless (ad esempio,Wi-Fi/Bluetooth), evitando così il rumore dello schermo o il degrado del segnale wireless.
Guida alla selezione dei parametri chiave della serie HDA1931A
IlSerie HDA1931Aoffre quattro opzioni di induttanza:10 μH, 15 μH, 22 μH e 33 μH(± 20% di tolleranza).Resistenza CC (DCR) fino a 4,0 mΩ, con ungamma di corrente nominale da 10 A a 18 A(sulla base di un aumento di temperatura di 40°C).la portata di corrente ammissibile è da 8 A a 12 A, definita da un calo di induttanza del 20-30%.
| Numero della parte |
Induttanza (μH) |
DCR (mΩ) |
Corrente nominale (A) |
Corrente di saturazione (A) |
| HDA1931A-100M |
10 |
4.0 |
18 |
8 |
| HDA1931A-150M |
15 |
4.5 |
15 |
8 |
| HDA1931A-220M |
22 |
5.6 |
12 |
9 |
| HDA1931A-330M |
33 |
8.2 |
10 |
10 |
Conclusioni
DaAmplificatori audio digitali di classe DLa maggior parte dei sistemi audio sono stati sviluppati per l'automobile, e da sistemi di home cinema 5.1 a televisori a schermo piatto, ilInduttori di potenza ad alta corrente della serie HDA1931AL'ausilio di un sistema audio ad alta fedeltà è un elemento fondamentale affidabile per i sistemi audio ad alta fedeltà.struttura di avvolgimento a filo piatto,progettazione a schermo magnetico,DCR ultra-basso, eprestazioni ad ampia frequenza, la serie è progettata per soddisfare i requisiti più esigenti dei moderni livelli di potenza audio.
Per gli ingegneri che progettano sistemi audio di classe D ad alte prestazioni, scegliere la serie HDA1931A significa:
-
¢ minore distorsione e riproduzione del suono più pura
-
L'efficienza del sistema è maggiore e le perdite termiche ridotte
-
️ Miglioramento delle prestazioni EMI e semplificazione delle sfide di progettazione EMC
