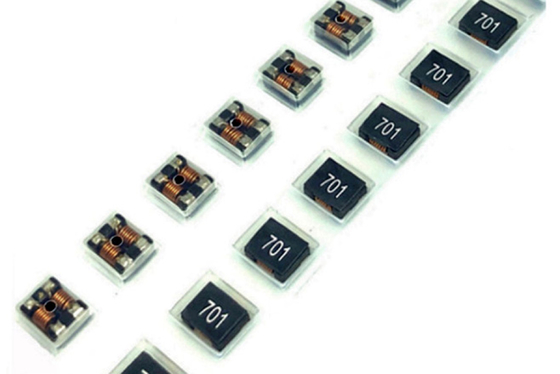

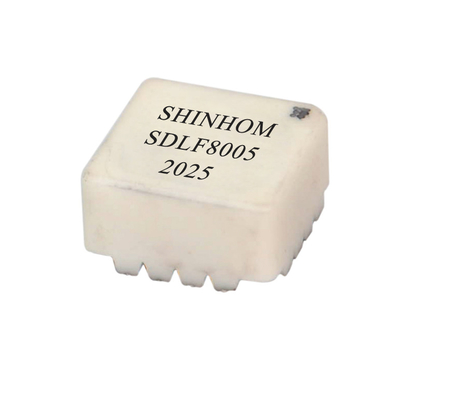

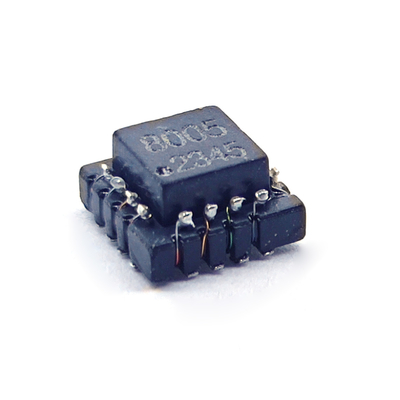

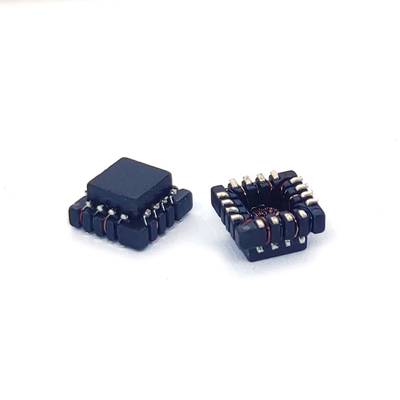

Struscio in modalità comune ad alta frequenza per filtri EMI per linee di dati SMT

Filtri EMI per la linea dati SMT, strangolo in modalità comune

Gli stroncatori di modalità comune della linea dati forniscono filtraggio EMI di uso generale da velocità di dati più basse a velocità ultra elevate come USB3.x, HDMI2.0, e IEEE 1394. Eliminare il rumore CM in CAN, CAN FD, e FlexRay sistemi di bus automobilistici.

Caratteristica

• Attenuazione del rumore in modalità comune eccezionale da 15 MHz a 300 MHz; trasmette dati di linea di segnale inferiori a 300 MHz con attenuazione minima
• Capacità di corrente continua di 500 o 100 mA.
• Eccellente isolamento elettrico 300 Vrms per 1 minuto
• Materiale di base Ferrite
• Temperatura ambientale da 40°C a + 85°C
• Temperatura di stoccaggio Componente: da ¥40°C a +85°C.
• Imballaggio a nastro e bobina: 40°C a + 80°C
• Resistenza al calore di saldatura Max tre ricorrenti di 40 secondi a +260°C, parti raffreddate a temperatura ambiente tra due cicli
• Livello di sensibilità all'umidità (MSL) 1 (durata di vita illimitata del pavimento a < 30°C / 85% di umidità relativa)
• Imballaggio 1000/13′′ bobina Nastro di plastica: larghezza 16 mm, spessore 0,46 mm, spaziatura 12 mm tra le tasche, profondità 4,5 mm
