Il centro comune del quadrato della cavità della ferrite della bobina di modo di monofase per la linea filtri

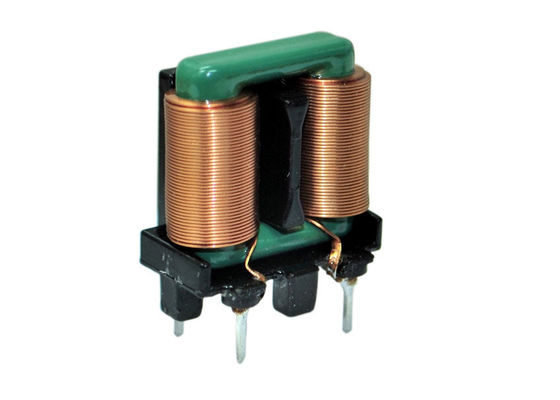

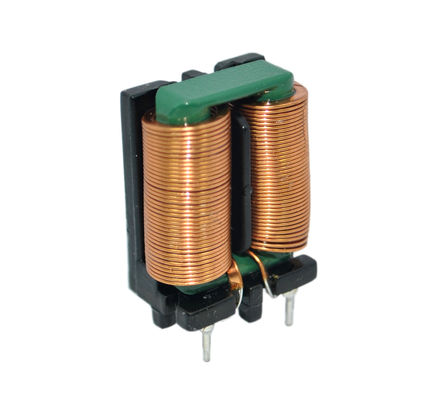

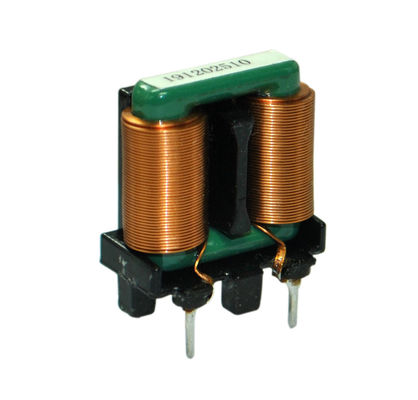

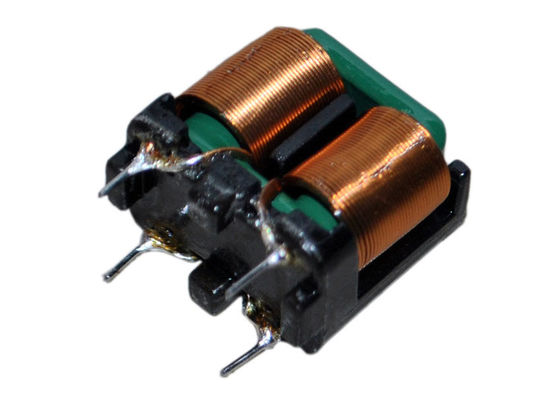

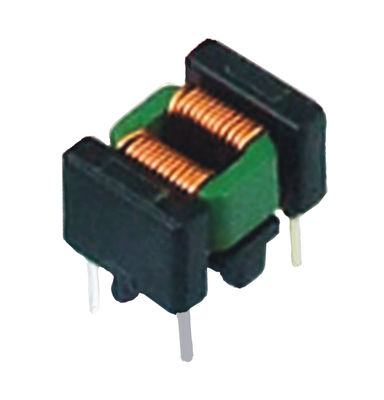

Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters
Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters

Grande immagine :  Il centro comune del quadrato della cavità della ferrite della bobina di modo di monofase per la linea filtri Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: LFT
Termini di pagamento e spedizione:
Quantità di ordine minimo: negoziazione
Prezzo: Negotiation
Imballaggi particolari: scatola
Tempi di consegna: 4~8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000000/Month
Contatto
Descrizione di prodotto dettagliata
Fase: Monofase Nucleo: Quadrato vuoto della ferrite
Verifichi la frequenza: 10KHz Temperatura di esercizio: -40ºC a +150ºC
Rapporto di giri: 1:1 Induttanza su misura: Sì
Evidenziare:

bobine d'arresto toroidali di modo comune

,

linea elettrica comune di modo bobina d'arresto

La bobina di bobine d'arresto comune a corrente forte ad alta frequenza del modo del cavo piano e l'induttanza possono essere personalizzate





Specificazione Induttanza
MIN
1KHZ 0.25V		 Dimensioni (millimetro max) Corrente (A) Potere (W)
W D H L E Orizzontale verticale Max Max
P1 P2 P1 P2
SQ1515 >15mH 16 22 22 3,5 0,8 12,8 10 8 7 1,5 60
SQ1515 >20mH 16 22 22 3,5 0,8 12,8 10 8 7 1,2 60
SQ1515 >25mH 16 22 22 3,5 0,8 12,8 10 8 7 1,2 60
SQ1515 >15mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,5 60
SQ1515 >20mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 60
SQ1515 >25mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 60
SQ1615 >15mH 16 22 23 3,5 0,8 12,8 10 8 7 1,5 65
SQ1615 >20mH 16 22 23 3,5 0,8 12,8 10 8 7 1,2 65
SQ1615 >25mH 16 22 23 3,5 0,8 12,8 10 8 7 1,2 65
SQ1615 >15mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,5 65
SQ1615 >20mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 65
SQ1615 >25mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 65
SQ1918 >12mH 15 25 26 4 0,8 12,8 10 10 10 2,0 180
SQ1918 >20mH 15 25 26 4 0,8 12,8 10 10 10 1,5 180
SQ1918 >30mH 15 25 26 4 0,8 12,8 10 10 10 1,2 180
SQ1918 >12mH 22 24 13 4 0,8 16,8 15 - - 2,0 180
SQ1918 >20mH 22 24 13 4 0,8 16,8 15 - - 1,5 180
SQ1918 >30mH 22 24 13 4 0,8 16,8 15 - - 1,2 180
SQ2418 >12mH 15 24 32 4 0,8 12,5 10 - - 2,5 250
SQ2418 >20mH 15 24 32 4 0,8 12,5 10 - - 1,8 250
SQ2418 >30mH 15 24 32 4 0,8 12,5 10 - - 1,5 250
SQ2418 >12mH 22 26 15 4 0,8 16,8 15 - - 2,5 250
SQ2418 >20mH 22 26 15 4 0,8 16,8 15 - - 1,8 250
SQ2418 >30mH 22 26 15 4 0,8 16,8 15 - - 1,5 250
SQ2724 >7mH 18 30 38 4 0,8 4 PERNI - - 3,5 280
SQ2724 >15mH 18 30 38 4 0,8 4 PERNI - - 2,5 280
SQ2724 >20mH 18 30 38 4 0,8 4 PERNI - - 1,8 280
SQ2724 >7mH 25 31 18 4 0,8 16,8 16,8 - - 3,5 280
SQ2724 >15mH 25 31 18 4 0,8 16,8 16,8 - - 2,5 280
SQ2724 >20mH 25 31 18 4 0,8 16,8 16,8 - - 1,8 280
SQ2820 >7mH 16 30 38 4 0,8 4 PERNI - - 2,0 300
SQ2820 >20mH 16 30 38 4 0,8 4 PERNI - - 2,5 300
SQ2820 >30mH 16 30 38 4 0,8 4 PERNI - - 5,0 300
SQ2820 >7mH 28 35 18 4 0,8 16,8 16,8 - - 2,0 300
SQ2820 >20mH 28 35 18 4 0,8 16,8 16,8 - - 2,5 300
SQ2820 >30mH 28 35 18 4 0,8 16,8 16,8 - - 5,0 300
SQ3126 >8mH 22 34 38 4 0,9 18 16 - - 8,0 400
SQ3126 >8mH 22 34 38 4 0,9 18 16 - - 5,0 400
SQ3126 >10mH 22 34 38 4 0,9 18 16 - - 3,5 400
SQ3126 >25mH 22 34 38 4 0,9 18 16 - - 3 400
SQ3126 >8mH 28 35 18 4 1,0 20 16,8 - - 8,0 400
SQ3126 >8mH 28 35 18 4 1,0 20 16,8 - - 5,0 400
SQ3126 >10mH 28 35 18 4 1,0 20 16,8 - - 3,5 400
SQ3126 >25mH 28 35 18 4 1,0 20 16,8 - - 3 400
SQ4391 >12mH - - - - - - - - - 7 600
SQ4391 >12mH 28 45 16 4 1,0 39 21 - - 7 600



Il centro comune del quadrato della cavità della ferrite della bobina di modo di monofase per la linea filtri 0

CARATTERISTICHE:

  • Tensione nominale (v): 85 a CA 265V, 50/60Hz
  • Gira il rapporto: n1: n2=1: 1
  • Resistenza di isolamento: min 100mΩ a 500DC
  • Aumento di temperatura: 50°C massimo
  • Sostituzione per: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, induttori comuni toroidali di modo
  • Il profilo a corrente forte e piccolo, alta efficienza con effetto di pelle ad alta frequenza di cavo piano, densità di corrente dell'unità può raggiungere 1.5-2 volte di filo di rame rotondo ed il volume sarà 0.5-1.0 volte più piccolo nella stessa circostanza
  • Coefficiente di temperatura più insufficiente, soltanto intorno una volta che la bobina di strato, efficienza perfetta del dissipatore di calore, l'aumento della temperatura è molto più bassa dell'induttore toroidale
  • La capacità di Interturn è più piccola del centro toroidale, di alta forza dell'isolamento e di alta affidabilità
  • La progettazione chiusa di nucleo magnetico
  • Usi il cavo piano, migliorante il fattore dello spazio
  • La bobina di monofase, riduce quindi drammaticamente la capacità parassita
  • La soppressione di EMI è eccellente
  • Bobina completamente automatica, linea ordinata disposizione, nessuna sovrapposizione, efficienza alta di produzione, lavoro di minimo



APPLICAZIONE:

  • Personal computer
  • Alimentazione elettrica, adattatore e UPS di commutazione
  • Prodotti di computer
  • DVD
  • Alimentazione elettrica del LED
  • LCD TV & bordi di potere delle esposizioni del monitor
  • Prodotti del consumatore & caricabatteria elettrici, stampatori



Note: È personalizzato disponibile

Il centro comune del quadrato della cavità della ferrite della bobina di modo di monofase per la linea filtri 1
