| Tensione di rifornimento: | 5V (±5%) | ingresso nominale: | 0A~50A |
|---|---|---|---|
| potenza nominale: | ±0.8V±0.5% | Tensione di derivazione: | 2.5V±0.5 |
| Deriva di tensione in uscita: | ≤±0.05mV/℃ | Su misura: | Sì |
| Evidenziare: | sensore ad effetto hall della corrente di base,sensore corrente lineare ad effetto hall |
||

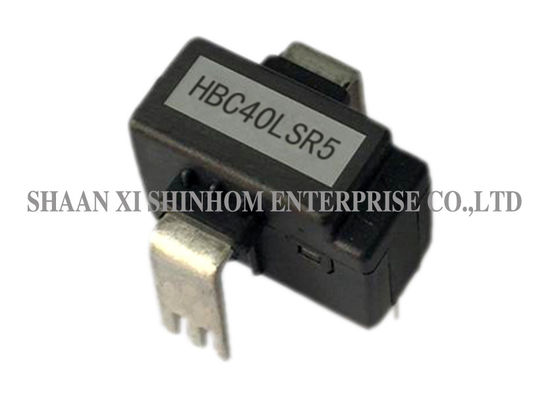

La Multi-gamma di serie HBC-LSR5 ha chiuso il sensore corrente ad effetto hall del modo del ciclo con 0 50A ad input, la tensione di rifornimento 5V
Il sensore corrente della multi-gamma di serie HBC-LSR5 è un dispositivo chiuso del ciclo basato per principio di misurazione dell'effetto Hall e del metodo nullo dell'equilibrio, con un isolamento galvanico fra il circuito primario e secondario. Fornisce la misura elettronica accurata di CC, di CA o delle correnti pulsate.
Istruzioni per l'uso
Caratteristiche:
Applicazioni:
DATI ELETTRICI:
|
HBC06 LSR5 |
HBC10 LSR5 |
HBC15 LSR5 |
HBC20 LSR5 |
HBC25 LSR5 |
HBC30 LSR5 |
HBC40 LSR5 |
HBC50 LSR5 |
|
|
| Corrente di ingresso stimata (IP) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | A |
| Verifichi la gamma corrente | ±15 | ±25 | ±37.5 | ±50 | ±62.5 | ±75 | ±100 | ±105 | A |
| Gira il rapporto (Np/Ns) | 1:1200 | 1:1000 | 1:1125 | 1:1000 | 1:1250 | 1:1125 | 1:1000 | 1:1000 | T |
| Tensione della potenza nominale | ±0.8±0.5% | V | |||||||
| Tensione di rifornimento | +5±5% | V | |||||||
| Tensione di derivazione | 2.5±0.5% | V | |||||||
| Tensione di riferimento (VR) | 2.5±0.8% | V | |||||||
| Tensione di riferimento esterno | 2.0-2.8 | V | |||||||
| Deriva di derivazione di tensione | ≤±0.1 | mV/℃ | |||||||
| Deriva di tensione in uscita | ≤±0.05 | mV/℃ | |||||||
| Linearità (Ip=0-±Ipn) | ≤±0.2 | %FS | |||||||
| Classe | ≤±1.0 | % | |||||||
| di/dt | >50 | A/ΜS | |||||||
| Tempo di reazione | ≤1 | µS | |||||||
| Larghezza di banda (- 1db) | DC~100 | Chilocicli | |||||||
| Tensione dell'isolamento | 2.5@ (50HZ, 1min) | Chilovolt | |||||||
| Temperatura di funzionamento | -40~+85 | ℃ | |||||||
| Temperatura di stoccaggio | -40~+105 | ℃ | |||||||
Note: Le specifiche di prodotto possono essere personalizzate
