Dettagli:
Termini di pagamento e spedizione:
|
| gamma corrente: | 0~100A | di uscita: | 0-50mA o 0-1V |
|---|---|---|---|
| classe: | 0,5、 3,0 del、 1,0 | Fase: | Singolo |
| Campo di misura: | 5%In-130%In | Personalizzabile: | Sì |
| Evidenziare: | il centro spaccato ct,tipo trasformatore corrente del centro spaccato |
||

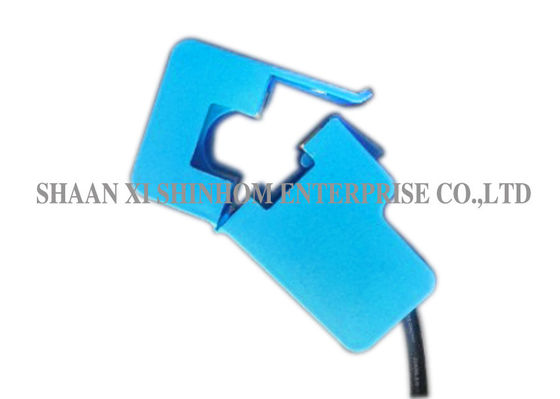

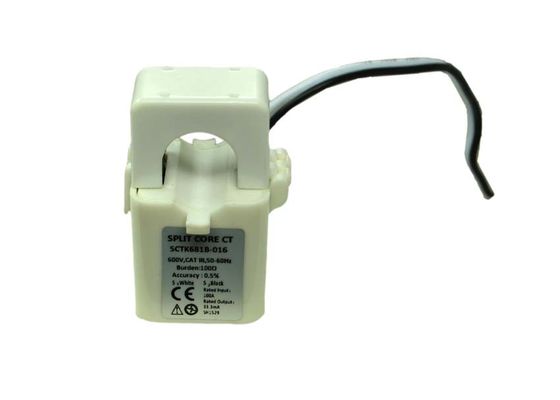

Sensore di corrente split core ad alta precisione serie 100A SCTK681C Basso consumo di energia Trasformatore di corrente
1. Introduzione
Il trasformatore di corrente a nucleo spezzato serie STCK691C (split-core) è stato appositamente progettato per facilitare l'installazione in opere nuove o già esistenti. Possono essere installati senza aprire alcun cavo o circuito della sbarra. Un resistore di presisione interno sull'avvolgimento secondario del CT fornisce un'uscita di tensione a bassa sicurezza. Può far risparmiare tempo e costi di installazione.
2. Caratteristiche
La struttura autobloccante, sicura, facile da installare, portatile
Ampia finestra interna, che consente il serraggio di grandi cavi o sbarre
Ampia gamma di dimensioni per accogliere tutte le installazioni esistenti
3. Applicazioni
Misura di corrente, monitoraggio e protezione per i collegamenti elettrici e le apparecchiature. Misura di corrente e potenza per il motore elettrico, l'illuminazione, il compressore d'aria, il sistema di riscaldamento e ventilazione, l'impianto di climatizzazione e il sistema di controllo dell'automazione. Dispositivo di monitoraggio corrente, potenza ed energia. Dispositivo di protezione del relè.
Parametro meccanico
| Astuccio | PA / UL94-V0 |
| Bobina | PAPÀ |
| Nucleo | ferrite |
| Struttura interna | Epoxy |
| Costruzione | Cravatta |
| Temp. Operativa | -25 ℃ ~ + 75 ℃ |
| Umidità operativa | ≤85% |
| Connessione di uscita | Filo 1015 / 22AWG (filo twinsted) 1,0 m |
Parametro elettrico
| Frequenza | 50-20KHz |
| Ingresso nominale | 0-100A |
| Campo di misura | 5% in 130% In |
| Uscita nominale | 0-50mA / 0-1V |
| Rapporto | ≤ ± 0,5% |
| Angolo di fase | ≤ ± 30min |
| Rigidità dielettrica | 2.5KV / 1mA / 1min |
| Resistenza di isolamento | DC500V / 100MΩmin |
Digita la selezione
| P / N | Ingresso nominale (UN) | Uscita (mA / V) | Precisione |
| SCTK681C-013 | 0-5A | 0-1V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-50A | 0-2V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-100A | 0-1V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-100A | 0-50mA | 0.5,1.0,3.0 |
Note: le specifiche del prodotto possono essere personalizzate
